Röntgen

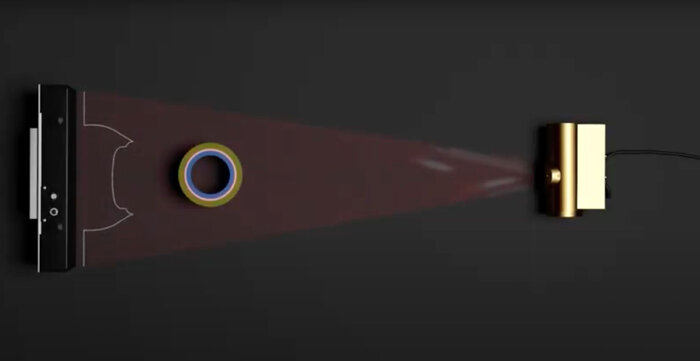

Die Röntgentechnologie ist ein robustes und hochpräzises Messinstrument. Sie findet Anwendung bei der Wanddicken- und Durchmessermessung für ein- und mehrschichtige Rohre und Schläuche sowie Kabel und Gummianwendungen. Moderne Röntgenkomponenten in Kombination mit der neuesten Halbleitersensor-Technologie ermöglichen eine präzise Ortsauflösung und Wiederholgenauigkeiten im µm-Bereich. Die Technologie wird bei Mehrschichtrohren wie Aluverbundrohren, Druckschläuchen mit Gewebeeinlage, Gummischläuchen, geschäumten Produkten, medizinischen Schläuchen und Tuben sowie Kabeln eingesetzt. Die µm-genaue Reproduzierbarkeit der Produkte und die Qualitätssicherung während der Extrusion stehen hier im Vordergrund.

Weitere Vorteile und Eigenschaften:

  • Wanddicken- und Durchmessermessung für ein- und mehrschichtige Rohre und Schläuche
  • Prozessoptimierung und Materialeinsparungen
  • Geringe Strahlungsleistung weit unter den erlaubten gesetzlichen Grenzwerten sowie weitere Sicherheitsaspekte
  • Standardisierte Prozessdatenschnittstelle (OPC-UA)

Passende Produkte für Ihre Anwendung

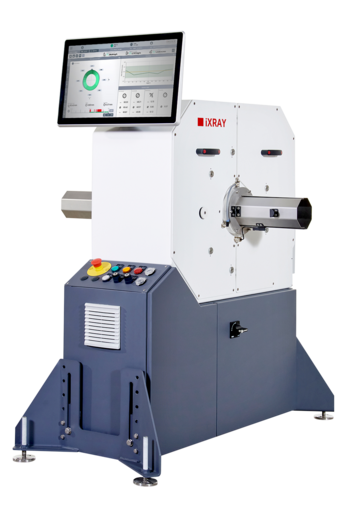

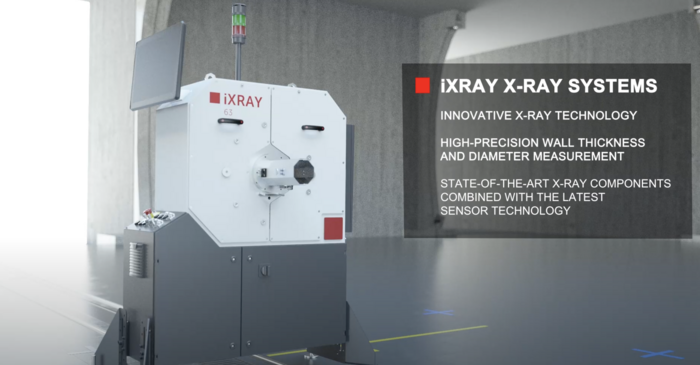

Das iXRAY löst nahezu alle Mess-, Automatisierungs- und Dokumentationsaufgaben für ein- und mehrschichtige Rohre und Schläuche. Dank einer präzisen Ortsauflösung und Wiederholgenauigkeiten im µm-Bereich erzielt das System zuverlässig exakte Messdaten. Bei hohen Geschwindigkeiten der Linie liefert das Röntgensystem - wahlweise zwei oder drei Achsen - präzise Messergebnisse.
Die Standardsysteme sind für Rohrdimensionen von 1 bis 63 mm verfügbar. Die iXRAY-Serie ist bedienerfreundlich und der Anlagenführer muss lediglich das Rohr-, Schlauch- oder Kabelrezept auswählen, um die Messung zu starten. Höchste Anlageneffizienz bei gleichzeitiger Einsparung von Rohmaterial wird durch die Verbindung mit Gravimetrielösungen und den bewährten iNOEX Prozesskomponenten erreicht. Dieses macht die iXRAY Röntgensysteme zu einer Komplettlösung für die Automatisierung von Extrusionsanlagen. Weiterhin geht von den Röntgengeräten keinerlei Gefährdung für den Bediener aus. Die Strahlenleistung liegt weit unter den erlaubten gesetzlichen Grenzwerten und weitere Sicherheitsaspekte sorgen für einen unbedenklichen Einsatz.

Erweiterungen und Optionen:

  • S-min Regelung
  • Thermische/Mechanische Rohrkopfzentrierung

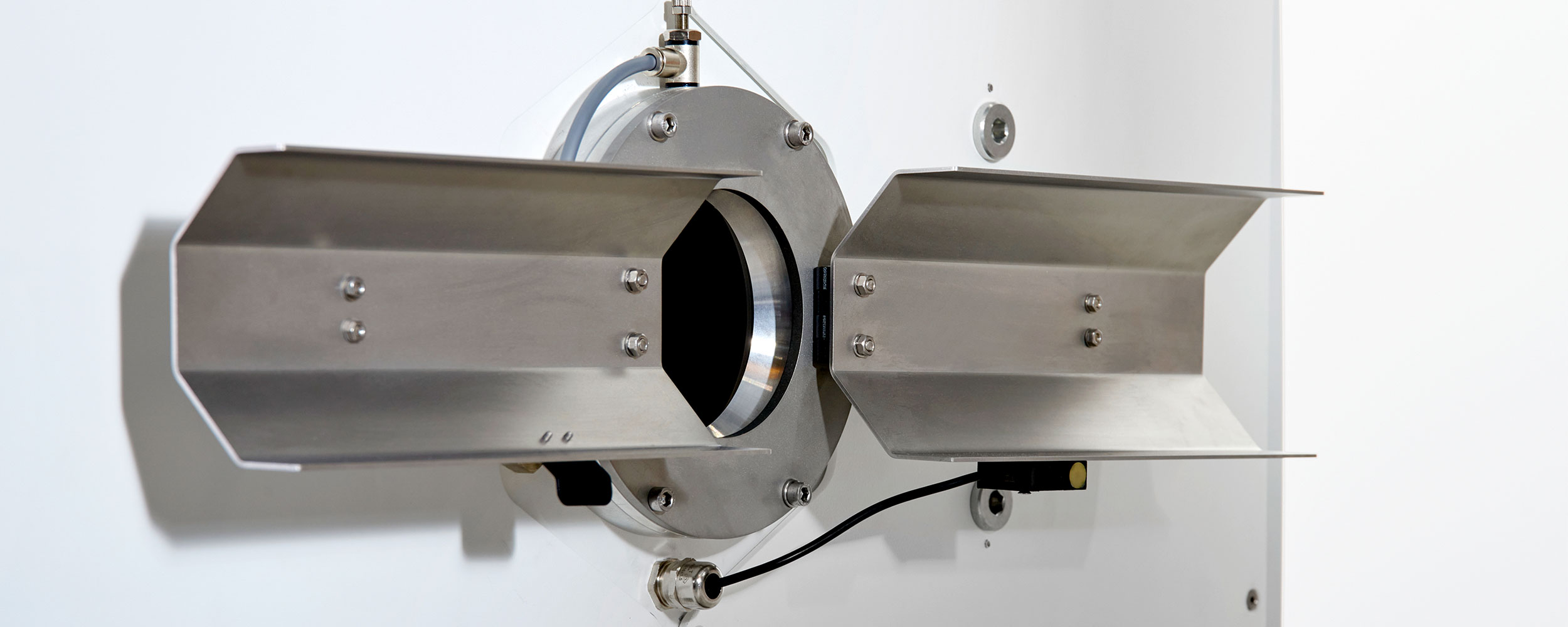

  • Klappbare Strahlenschutzrohre
  • Luftdusche
  • Rohrführung
  • Massedurchsatzregelung*
  • Metergewichtsregelung über Abzug/Extruder*
  • Dünnstellenregelung*
  • Rampenfunktion*

* in Verbindung mit iNOEX Gravimetrie

Weitere Vorteile und Eigenschaften:

  • Messung von Wanddickenverteilung, Innen- und Außendurchmesser, Ovalität und Exzentrizität
  • Bis zu 6 Wanddickenwerte am Rohr- oder Schlauchumfang
  • Bis zu 3 Durchmesserachsen im 120° Winkel
  • Hohe Wiederholgenauigkeit
  • Hochpräzisionsröntgenröhren mit
    Anodenspannung bis 60 kV
  • Berührungsloses Messen, keine Dichtung und kein dimensionsabhängiges Zubehör
  • Einfache Bedienung mit geringem Schulungsbedarf
TypAchsenRohrdimension (mm)Sichtbereich (mm)Öffnung (mm)Wiederholgenauigkeit (µm)Messfolgefrequenz (Hz)
iXRAY 1621 – 1623

45

3**max. 30**
3
iXRAY 3225 – 32501005**max. 30**
3
iXRAY 6326 - 638010010**max. 30**
3

**Abhängig von Material und Anwendung. Für einen bestimmten Anwendungsbereich werden die jeweiligen Daten genau spezifiziert.
